上海邦泉泵业制造有限公司 jmx系列隔膜计量泵生产厂家

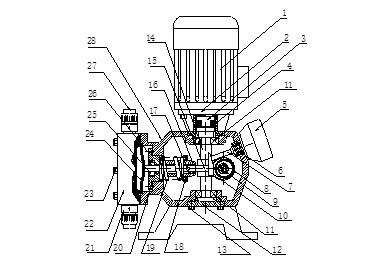

jmx系列隔膜式计量泵 装配示意图
|
序号 |
零件名称 |
件数 |
|
序号 |
零件名称 |
件数 |
|
1 |
电机 |
1 |
15 |
顶杆 |
1 |
|
|
2 |
电机座 |
1 |
16 |
导向轴套 |
1 |
|
|
3 |
电机连轴节 |
2 |
17 |
销子 |
1 |
|
|
4 |
橡胶缓冲块 |
1 |
18 |
弹簧座 |
1 |
|
|
5 |
调节手轮 |
1 |
19 |
弹簧 |
1 |
|
|
6 |
密封圈 |
1 |
20 |
密封圈 |
1 |
|
|
7 |
调节顶杆 |
1 |
21 |
进水阀总成 |
1 |
|
|
8 |
偏心轮轴承 |
1 |
22 |
泵头 |
1 |
|
|
9 |
主轴 |
1 |
23 |
螺栓 |
6 |
|
|
10 |
蜗轮 |
1 |
24 |
膜片 |
1 |
|
|
11 |
轴承 |
2 |
25 |
油封 |
1 |
|
|
12 |
轴承盖 |
1 |
26 |
油封座 |
1 |
|
|
13 |
螺丝 |
4 |
27 |
出水阀总成 |
1 |
|
|
14 |
蜗杆 |
|
28 |
泵体 |
1 |
jmx计量泵更换膜片的注意事项
第一步：先拆下泵头连接套上面那块透明塑料板。
第二步：用板手伸入泵头连接套。放松锁紧螺母。
第三步：旋下泵头六颗螺丝，卸下泵头，顺时针旋出旧膜片。
第四步：用手转动电机，同时观察泵头连接部位（指刚刚旋下膜片的顶杆处），正当顶杆吸到最里端时，停止电机的转动。
第五步：拿起新膜片，对准顶杆处的螺纹，以逆时针的方向旋入膜片，其中旋入的程度以膜片外表面与泵头连接套端面差1mm为准，注意是指凹进去1mm.。同时对准膜片螺纹孔与泵头连接处的孔。
第六步：用板手伸入泵头连接套，锁紧螺母
第七步：装上泵头，并加固螺丝。
第八步：装回泵头连接套上面的透明塑料板。
jmx系列机械隔膜式计量泵性能参数
型号 |
流量(l/h) |
压力(mpa) |
冲次(min-1) |
功率(kw) |
进出口径(dn) |
重量(kg) |
|
jmx 80/0.6 |
80 |
0.6 |
48 |
0.37 |
dn15 |
18 |
|
jmx 120/0.5 |
120 |
0.5 |
72 |
0.37 |
dn15 |
18 |
|
jmx 160/0.7 |
160 |
0.7 |
96 |
0.37 |
dn15 |
18 |
|
jmx 240/0.5 |
240 |
0.5 |
144 |
0.55 |
dn15 |
18 |
|
jmx 360/0.4 |
360 |
0.4 |
96 |
0.55 |
dn25 |
25 |
|
jmx 450/0.4 |
450 |
0.4 |
144 |
0.55 |
dn25 |
25 |
|
jmx 560/0.3 |
560 |
0.3 |
144 |
0.55 |
dn25 |
25 |
